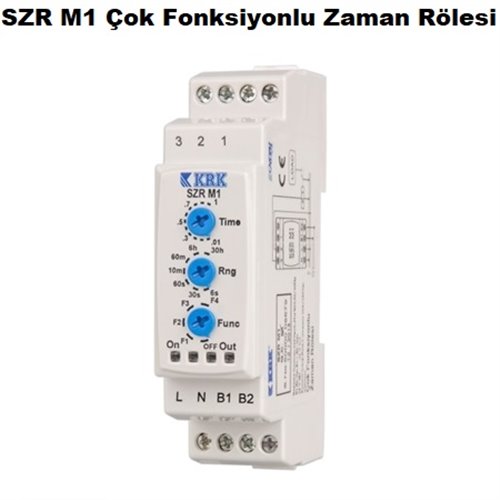

Çok Fonksiyonlu
Çekmede Gecikmeli
Bırakmada Gecikmeli
Simetrik flaşör (ON başlangıçlı)
Simetrik flaşör (OFF başlangıçlı)
Çok kademeli
7 zaman kademesi (0.6 sn. den 30 saat'e kadar)
Ayarlanabilen zaman kademe düğmesi, zaman çarpanı ve fonksiyonlar.
a. Zaman: Çarpan
b. Kademe: Zaman aralığı
Fonksiyonlar: F1: Çekmede gecikmeli
F1: Bırakmada gecikmeli
F3: Simetrik flaşör (OFF başlangıçlı)
Zaman Aralığı: 0,06 sn....30 saat
Doğruluk: ±%2
Kontak Çıkışı: SPDT röle, omron 1 inversör, 10a / 250 VAC AC1
Besleme Voltajı: 230 VAC ±%20 (L-N) 50 / 60 Hz
24 VAC ±%10 (B1-B2)
24 VDC ±%10 (B1+B2:0)
Güç Tüketimi: < 5 VA (230 VAC)
< 1,3 VA (24 VAC)
< 1 VA (24 VDC)
Çalışma Sıcaklığı: -25 °C...+60 °C
Elektriksel Bağlantı: PCB klemens, (2.5 mm²)
Elektriksel Ömür: 100.000 çalışma
Montaj: 35 mm DIN Ray
Koruma Sınıfı: IP 20
Ağırlık: 90 gram
7 zaman kademeli modüler tip ince zaman rölesi sayısal göstergeli olan zaman rölesi cihazları mikroişlemcilerin kullanımı ve yardımı ile ortaya çıkarılmış, yüksek güven ve hassasiyet durumuna sahip olan, zaman ayarı yapmak için monofilm blok ekran kullanılabilen, genel anlamda 72 x 72 ebatlarında olan , plastik kutu içinde olan , zaman ayarı ilk tuş ile yapılma durumu olan cihazlardır. Bu cihazlar endüstrinin her alanında çok rahat bir şekilde kullanılabilme özelliğinde cihazlardır.
7 zaman kademeli modüler tip ince zaman rölesi kavramını tanımlamak istersek şu şekilde yapabiliriz. Bir devreyi, bir makineyi ya da bir mekanizmayı ayarlanan süre zarfı içinde olacak şekilde ya da bu sürenin bitimi zamanında devreye sokan ya da devreden çıkaracak olan otomatik kumanda devre elemanı olarak tanımlanabilir.
