2 fonksiyona sahiptir. Rölenin çalışma fonksiyonları ve zaman aralıkları ön panelde bulunan ayar düğmeleri ile belirlenir.
t1 zaman ayarı: Seçilen kademe aralığında zaman ayarı yapar. Bu ayar 0,1 ile 1 arasındadır.
t2 zaman ayarı: Seçilen kademe aralığında zaman ayarı yapar. Bu ayar 0,1 ile 1 arasındadır.
Fonksiyon Ayarı: Bu ayar düğmesi 3 kademelidir.
A1, A2: L ve N uçlarına besleme gerilimi uygulandığında R1 ledi yanar ve C ucu R1 ucuna kısa devre olur. Cihaz bu konumda t1 süresi boyunca kalır. Süre bitiminde t2 süresi boyunca C ucu boştadır.t2 süresinin bitiminde C ucu R ucuyla kısadevre olur ve R2 ledi yanar Cihaz t1 süresi boyunca bu konumda kalır. Süre bitiminde C ucu t2 süresi boyunca boşta kalır. Cihaz bu şekilde periyodik olarak işlemine devam eder.
B: L ve N uçlarına besleme gerilimi uygulandığında R1 ledi yanar ve C ucu R1 ucuna kısa devre. Cihaz bu konumda t1 süresi boyunca kalır. t1 süresinin bitiminde C ucu t2 süresi boyunca boştadır. t2 süresinin bitiminde C ucu R2 ucuna kısa devre olur ve R2 ledi yanar. Besleme gerilimi kesilene kadar cihaz bu konumda kalır.
Fonksiyonlar: A1: Sağ-sol röle (60s / 60s)
A2: Sağ-sol röle (5m / 5m)
B: Yıldız-üçgen: 30 sec. Yıldız-üçgen: 0,5 sec.
Doğruluk: ±%2
Kontak Çıkışı: SPDT röle, omron 1 inversör, 10a / 250 VAC AC1
Besleme Voltajı: 230 vac ± %20 (L-N) 50 / 60 Hz
Güç Tüketimi: < 5 VA
Çalışma Sıcaklığı: -25 °C...+60 °C
Elektriksel Bağlantı: PCB klemens, 2.5 mm²
Elektriksel Ömür: 100.000 çalışma
Montaj: 35 mm DIN Röle veya Pano içerisine dikey
Koruma Sınıfı: IP 20
Ağırlık: 90 gram
Fonksiyon değişimi için cihazın enerjisi kesilmelidir.

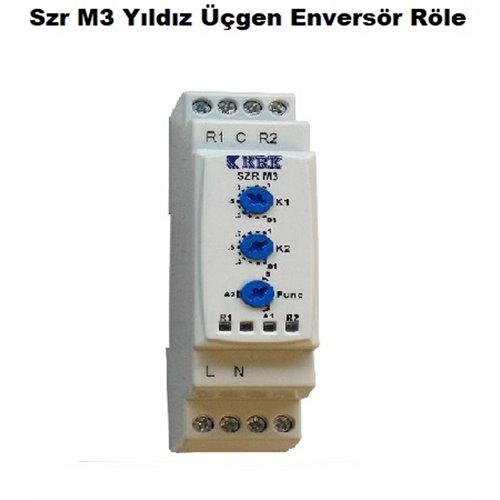

Szr M3-Çok fonksiyonlu yıldız üçgen zaman rölesi, elektromanyetik alanlar vasıtası ile çalışmasını sürdüren ve elektrik devrelerin voltajların ve akımların yardımı ile akım yollarını açıp kapayabilen, aynı zaman da bu sayede sistemin çalışmasını düzenleyen ve kontrol eden elektromekanik cihazlara röle diyoruz.
Ayrıca röleler, ufak akım ve gerilimler vasıtası ile taşıyıcı kontaklar üstünde daha büyük çapta ki akım ve ya gerilimleri kontrol etmede de kullanılan cihazlardır.
Röleler özellikle elektronik devrelerin bulunmasının sakıncalı olacağı yüksek ısılı, sıvı bulunan ve ya nemli olan bölgelerde mutlaka kullanılması gereken cihazlardandır. Rölelerin en kötü yanı ise mekanik olarak çalıştıklarından dolayı arızaların oldukça çok olmasıdır.
